Torno CNC


FUNCIONAMIENTO

Los ejes X, Y y Z pueden desplazarse simultáneamente en forma intercalada, dando como resultado mecanizados cónicos o esféricos según la geometría de las piezas.
Las herramientas se colocan en portaherramientas que se sujetan a un cabezal que puede alojar hasta 20 portaherramientas diferentes que rotan según el programa elegido, facilitando la realización de piezas complejas.
En el programa de mecanizado se pueden introducir como parámetros la velocidad de giro de cabezal portapiezas, el avance de los carros longitudinal y transversal y las cotas de ejecución de la pieza. La máquina opera a velocidades de corte y avance muy superiores a los tornos convencionales por lo que se utilizan herramientas de metal duro o de cerámica para disminuir la fatiga de materiales.


Tipos de Torno
Si bien es cierto, los tornos CNC se
caracterizan porque son automáticos, existen dos tipos de máquinas
especiales para cada proceso: verticales y horizontales, esta última se
clasifica en tornos de bancada plana
o taller, tornos de bancada inclinada
o de producción en serie, torno de
cabezal móvil o suizo y torno automático de husillos múltiples. A continuación, se citan las características
de cada uno de estos equipos.
Tornos verticales: equipo diseñado
para mecanizar piezas de gran tamaño que se sujetan al plato de garras u otros operadores y que, por
sus dimensiones o peso, son difíciles de fijar en un torno horizontal.

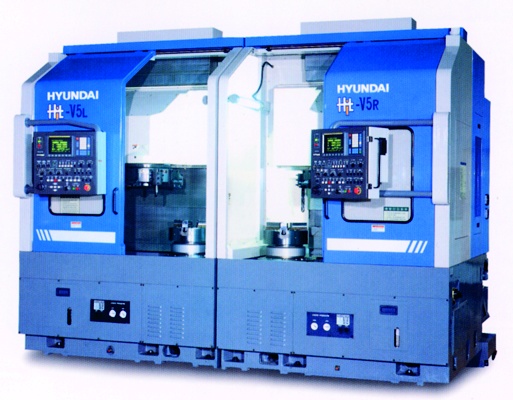

Bancada Vertical
Los tornos verticales tienen un eje
dispuesto verticalmente y un plato
giratorio sobre un plano horizontal,
lo que facilita el montaje de piezas
grandes y pesadas. Actualmente, la
mayoría de tornos de este tipo son
CNC.


Tornos de bancada plana: pertenecen a la familia de los tornos horizontales, son equipos diseñados
Torno de Bancada Plana
para producir piezas únicas o lotes
de producción pequeños, la bancada de este tipo de máquinas es
plana y aunque permite el maquinado de piezas grandes, el avance
de los carros es mucho menor que
el de bancada inclinada. La gran
mayoría de los tornos de taller tienen componentes manuales, tales
como el husillo y la torreta.
Tornos de bancada inclinada: a diferencia de los anteriores, los tornos de bancada inclinada se caracterizan porque producen grandes
Torno de bancada inclinada
lotes de producción, dado que cada
una de las partes de este tipo de
máquina funciona automáticamente, la torreta de herramientas, por
ejemplo, es automática y en ella
se pueden ubican de 8 a 12 herramientas que giran, de acuerdo al
proceso que se esté adelantando.
Por ser estas máquinas de bancada
inclinada, permiten más espacio en
la manufactura de piezas que las de
bancada plana.
Torno de cabezal móvil o suizo: se
emplean para el maquinado de piezas con diámetros pequeños,
cabezal movil
generalmente piezas de relojería
y piezas para implantes dentales o
quirúrgicos en titanio o en acero
inoxidable. Una de las características
principales de este tipo de máquina
es que el desplazamiento longitudinal del cabezal se realiza, a través
de un mecanismo de palanca y de
leva, siendo este último el elemento
que impulsa, por contacto directo, a
un dispositivo llamado seguidor.




FUNCIONAMIENTO DE UN TORNO


viernes, 20 de abril de 2012

Conformación Sin Pérdida De Material
Este PowerPoint lo publicó jgomez en la pagina www.slideshare.net
desde este blog le damos las gracias.


El siguiente vídeo es el proceso de fabricación de un molde para alguno de lo procesos anteriormente nombrados


viernes, 30 de marzo de 2012

Compuertas logicas

Las compuertas lógicas realizan funciones con solo 2 condiciones "0" y "1".
"0" = FALSE
"1" = TRUE

La mayoría de los cicuitos integrados utilizados en los proyectos de esta página son negativos o NMOS
entonces:
   "0" es negativo o 0 voltios y
   "1" es igual al voltaje positivo.
En la mayoría de los proyectos y aplicaciones se utilizan 2 tipos de tecnología en compuertas lógicas,
la tecnología TTL y la tecnología CMOS

Tecnología TTL

Su nombre viene de inglés: Transistor Transistor Logic
Se conocen normalmente por que se alimentan con 5 Voltios y
y que responden con buena velocidad.

La tensión de alimentación es muy exacta: 5 Voltios con un margen de tolerancia máximo de un 5%.
Algunas pueden manejar velocidades de más de 200 MHz.
Su consumo es realmente alto comparado con el CMOS.

La numeración de los circuitos integrados inicia con 74 y normalmente una o dos letras que indican el tipo

L: bajo consumo.
S: schottky (mayor velocidad)
LS: schottky de menor consumo (Los más comunes)
HC: Adaptación de la tecnología CMOS con mayor velocidad
además existen otras letras poco comunes.

Al diseñar nuestros proyectos debemos conectar un condensador entre las patillas de la alimentación de cada circuito integrado TTL y tratar de no usar distancias de conexión muy largas entre ellos. Ya que estos circuitos integrados son propensos a oscilar y generar ruido en las lineas que puede hacer fallar nuestro proyecto.

Tecnología CMOS

Su nombre viene de Complementary Metal-Oxide-Semiconductor
Las principales ventajas de la tecnología CMOS son la flexibilidad en la alimentación (3 Voltios a 18) y su bajo consumo, que es prácticamente 0 en reposo.
Sus principales desventajas han sido su baja velocidad y su sensibilidad a la electricidad estática
pero son desventajas que se van superando con el tiempo y actualmente muchos circuitos integrados combinan varias tecnologías.

La mayoria de circuitos integrados CMOS usan la serie 4000,
Por ejemplo: CD4001, BU4069, TC4011
Y algunos fabricantes tambien la serie 14000 como el caso de motorola con MC14069UBCP.

Al realizar nuestros proyectos con circuitos integrados CMOS debemos tener extremo cuidado con la manipulación ya que con solo la electricidad estática en nuestros dedos o el equipo de soldar se pueden dañar, a veces es mejor armar el diseño con un portaintegrado y al terminar de soldar los demás elementos del proyecto se insertan los circuitos integrados CMOS.

Tipos de compuertas lógicas

Vamos a ver las diferentes tipos de compuertas lógicas comunes y las diferentes variantes entre ellas:


Ver compuertas YES y NOT  Simbolo de compuerta logica NOT inversor schmitt trigger

Simbolo de compuerta logica YES
Ver compuertas lógicas AND y NAND Simbolo de compuerta logica AND Simbolo de compuerta logica NAND

Ver compuertas lógicas OR y NOR Simbolo de compuerta logica OR Simbolo de compuerta logica NOR

Ver compuertas lógicas XOR y XNOR Simbolo de compuerta logica XOR Simbolo de compuerta logica XNOR





Tambien existen circuitos integrados derivados de las compuertas lógica, como en el caso de los flip-flop, buses de datos, divisores, contadores, multiplexores y muchos otros que trataremos en futuras actualizaciones


Estas páginas se irán actualizando con mayores explicaciones y proyectos.
Fuente: http://www.proyectoelectronico.com
